Sistema de Flujo de Aire
-
Ha sido diseñado específicamente para permitir a los estudiantes investigar una amplia gama de fenómenos de flujo de aire de baja velocidad y aerodinámica fundamental.
-
La unidad base consiste en un ventilador centrífugo de velocidad variable de gran capacidad con una cámara plenum separada diseñada aerodinámicamente que contiene múltiples pantallas, enderezador de flujo y sección de aceleración.
Manometro Multitubo
-
Un manómetro multitubular con un depósito común que se puede usar para proporcionar una visualización gráfica de la distribución de la presión en tomas de presión multipunto.
-
El dispositivo permite controlar hasta 16 presiones simultáneamente, ya sea en relación con la presión atmosférica u otra presión.
Ecuación de Bernoulli
-
Ha sido diseñado para funcionar con el sistema de flujo de aire Hilton F100.
-
El conducto permite a los estudiantes investigar cuantitativamente la ecuación de Bernoulli que relaciona la presión total y la presión dinámica en una corriente.
-
La unidad también introduce a los estudiantes al Pitot - tubo estático, una herramienta esencial para la investigación aerodinámica y la medición de velocidad.
Investigación de la capa
límite
-
Los componentes permiten a los estudiantes investigar cuantitativamente la capa límite que existe cerca de la superficie adyacente a una corriente de aire en movimiento.
-
Una placa plana reversible ubicada dentro de un conducto rectangular tiene una cara lisa y otra artificialmente áspera.
-
El conducto tiene placas de perfil extraíbles que pueden establecer un gradiente de presión creciente o decreciente en la dirección del flujo.

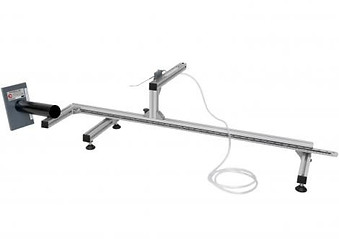

Investigación del jet turbolente redondo
-
Los componentes permiten a los estudiantes investigar cuantitativamente las regiones de corte y mezcla de un chorro turbulento sumergido.
-
Se utiliza un tubo redondo paralelo con una descarga de bordes afilados para crear un chorro turbulento utilizando el aire del F100.
-
Un tubo de pitot está unido a un marco de medición que permite que el dispositivo se desplace horizontal y axialmente sobre todo el campo de flujo.
MECÁNICA DE FLUIDOS
El estudio de la mecánica de fluidos y las fuerzas que actúan sobre ellos es cada vez más popular. Con aplicaciones en una amplia gama de disciplinas, incluida la ingeniería mecánica, civil, química y biomédica, la gama Fundamental Fluids de Matrix permite a los estudiantes obtener una comprensión práctica de los principios clave. Se suministra una estación de trabajo principal junto con dieciséis componentes individuales, lo que permite a los estudiantes construir nueve experimentos diferentes sin necesidad de herramientas adicionales. Seis de los experimentos están conectados a través de USB a los sensores de presión y flujo, lo que permite que los resultados se representen automáticamente en un gráfico para su análisis. Los tres experimentos restantes se llevan a cabo y se grafican manualmente.
Cada componente está conectado a la estación de trabajo principal con pestillos de liberación rápida, lo que permite a los estudiantes construir y desmontar rápidamente cada experimento. Se proporciona un plan de estudios gratuito completo con hojas de trabajo fáciles de seguir.
Beneficios del sistema
-
Estructura de metal resistente que resiste un entorno educativo
-
Plan de estudios completo disponible en línea gratis de Matrix
-
Solución que ahorra espacio con componentes fáciles de almacenar
-
Aplicaciones de controlador y calibración disponibles de forma gratuita
-
Un kit proporciona nueve experimentos individuales.
-
Las mangueras con juntas de goma resistentes permiten un sellado fiable
FL 01.6 – BANCO HIDRÁULICO 250L
El banco hidráulico está diseñado como mesa de trabajo, sobre la que se pueden utilizar una gran variedad de equipos didácticos, en los que sea necesario un aporte de caudal. Cuenta con dos depósitos volumétricos de diferentes tamaños, para la medida de pequeños y grandes caudales con gran exactitud.
El banco cuenta con conexiones mediante tuercas de unión, de forma que la instalación de los diferentes equipos de trabajo es ágil y sencilla.
Otra característica del banco es que el depósito inferior de almacenamiento de agua, cuenta con una tapa para evitar la acumulación de polvo y partículas, manteniendo así el agua en mejores condiciones durante un periodo de tiempo más prolongado.
El banco cuenta además con un tramo intercambiable, donde se pueden acoplar gran cantidad de accesorios.
.jpg)

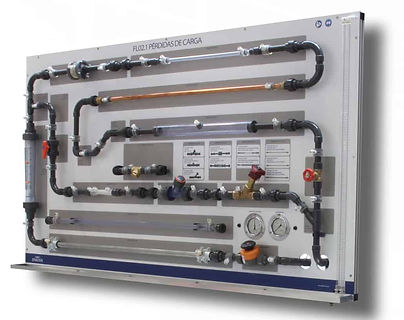

FL 02.1 – PÉRDIDAS DE CARGA
El equipo FL02.1 ha sido diseñado para el estudio, tanto de las pérdidas por fricción en tuberías, como de las pérdidas producidas por elementos característicos de las instalaciones como son; accesorios, válvulas y elementos de medida.
.jpg)
El equipo está diseñado para ser lo más flexible posible, pudiendo incorporarse al mismo nuevos accesorios y tramos rectos de tubería de diferentes materiales y rugosidades. La operación de cambio es sencilla y limpia, únicamente es necesario emplear los enlaces rápidos para desenroscar el tramo primitivo y sustituirlo por el nuevo.
El canal de la parte inferior del panel tiene como misión recoger el agua residual que queda dentro de las tuberías, de manera que no moje los equipos adyacentes y haciendo posible que esta labor la puedan realizar los propios alumnos.
En esta misma línea de evitar la fuga de agua del circuito, la instalación dispone de tomas de presión llamadas “ecológicas”, de las cuales no fuga agua al conectar o desconectar las tomas manométricas. ya que se tratan de conexiones autoobturantes.
El equipo puede ser conectado tanto al banco hidráulico como al grupo hidráulico con medidor de caudal.
FL 06.3 – ESTUDIO DE LA CAVITACIÓN
El equipo de demostración del fenómeno de la CAVITACIÓN, es un equipo sencillo que va acoplado a un banco hidráulico o cualquier otra fuente de suministro de energía hidráulica.
Consiste en un tubo de venturi en cuya garganta se produce el fenómeno de la cavitación debido a la depresión creada en la misma por la aceleración del flujo (efecto Venturi). Para una correcta observación del fenómeno, se ha construido el venturi de metacrilato.
El equipo cuenta además con dos manovacuómetros con los que podemos medir las sobrepresiones y depresiones producidas. Para la regulación del caudal se utiliza una válvula de regulación que permite un ajuste fino del mismo.
Aspectos Descatables:
-
El equipo puede ser conectado tanto al banco hidráulico como al grupo hidráulico con medidor de caudal.
-
Óptima visualización del fenómeno en estudio, por la fabricación del tubo de venturi en material transparente y fondo negro.
.jpg)
FLB 14.2 – DEMOSTRACIÓN DE OSBORNE REYNOLDS
.jpg)
El objetivo de este equipo es tratar de reproducir el experimento realizado por Osborne Reynolds visualizando los flujos laminar, turbulento y de transición, y estableciendo el número de Reynolds correspondiente a cada uno de ellos.
El equipo está pensado para trabajar sobre el banco hidráulico (FL01.4, FL01.5 ó FL 01.6).
A través del tubo de vidrio que dispone el equipo, hacemos pasar un flujo de agua junto con tinta dosificada por una aguja a la entrada del conducto.
En función del caudal que pasa por este tubo, se puede ver claramente como la tinta se mezcla o no con el agua, formando una línea de corriente claramente visualizable en casos de régimen laminar, o podremos visualizar cómo la tinta se va mezclando con el agua en regímenes de transición. Una vez alcanzado el régimen turbulento, la tinta estará completamente mezclada con el agua, y no se puede distinguir.
FL 09.2 – ARIETE HIDRÁULICO
El equipo FL09.2 se trata de un equipo con el que se pretende demostrar y estudiar el fenómeno conocido como golpe de ariete, dicho fenómeno es el que se produce debido al cierre rápido del paso del agua a través de una tubería. El diseño del equipo se realiza con especial hincapié en el ámbito didáctico, por ello se suministra con elementos variables, para conseguir realizar una mayor cantidad de ensayos para una mejor comprensión por parte del alumno.
El conjunto cuenta con tres depósitos diferentes los cuales se encuentran situados a diferentes alturas. Uno de ellos se empleará para que el suministro de agua sea constante, para ello utilizamos un depósito con aire a presión que homogeniza el suministro de agua al depósito elevado. Con la finalidad de que el fluido no retorna a este depósito este se suministra con una válvula anti retorno. En el caso de los otros dos depósitos uno cuenta con un rebosadero de nivel fijo, y el otro un rebosadero de nivel ajustable que es el depósito que se sitúa a una altura superior.
.jpg)
FL 15.2 – TORBELLINOS LIBRES Y FORZADOS
.jpg)
El objetivo de este equipo es la visualización y estudio de la formación de los vórtices libres y forzados. Se denomina Vórtice Forzado a la rotación de un fluido que se mueve como un sólido respecto a un eje. Por definición, en el vórtice forzado cada partícula de fluido tiene la misma velocidad angular.
El objetivo de este equipo es la visualización y estudio de la formación de los vórtices libres y forzados. Se denomina Vórtice Forzado a la rotación de un fluido que se mueve como un sólido respecto a un eje. Por definición, en el vórtice forzado cada partícula de fluido tiene la misma velocidad angular.
Con este equipo se consigue la creación de un vórtice forzado mediante la entrada de agua a través de las toberas que, con una determinada inclinación, consiguen el inicio del movimiento de una hélice. Esta hélice hace girar el fluido formando la curva de la parábola objeto de estudio. Obtenido el vórtice se podrá representar la parábola descrita gracias a las varillas de medición. Estas, permiten tomar la altura de la parábola para cada punto a una distancia radial fija.
FL 05.1 – CANAL HIDRODINÁMICO 2,5M
Este equipo está diseñado para estudiar el comportamiento de los fluidos en canales abiertos, mediante la realización de una amplia gama de prácticas y experiencias.
Aspectos Destacables
-
Funcionamiento autónomo, sólo necesita una toma eléctrica.
-
Posibilidad de pendiente del canal negativa y positiva.
-
Diversos elementos de lectura, tomas manométricas, limnímetro, tubo de Pitot, etc.
-
Gran variedad de accesorios para estudio de múltiples fenómenos.
-
Incluye válvula de regulación con la que se consigue establecer el régimen de flujo adecuado en cada momento.
-
El caudalímetro dispuesto permite conocer el caudal de trabajo en cada momento.
.jpg)
Nota importante:
-
Existe la posibilidad de fabricar canales hidrodinámicos con otras dimensiones. Consulte sin compromiso.
