Ingeniería Química - Absorción
Absorción gas líquido
Objetivos pedagógicos:
Estudio de la transferencia de materia entre fase gaseosa y fase
líquida, en una columna rellena.
-
Estudio de la hidrodinámica de una columna rellena.
Determinación, de condiciones de inundación, influencia del flujo de agua utilizado.
Determinación del factor de relleno.
Determinación de la pérdida de carga.
-
Estudio de la absorción de un gas soluto (CO2) en agua.
Balance de materia sobre el soluto gaseoso.
Balance térmico.
Determinación de la eficacidad de la columna, definición de HUT/NUT, número de
platos teóricos.
Demostración del fenómeno exotérmico debido a la absorción.
-
Estudio de la desorción de una solución carbonato por el aire.
Absorción regeneración controlada DN80
Objetivos pedagógicos:
-
Manipulación de un proceso de captación de CO2.
-
Proceso controlado con varios lazos de control.
-
Proceso de absorción gas líquido.
-
Proceso de regeneración de solvente.
-
Estudio de la eficacidad del proceso : balance de materia, balance térmico.
Otros productos disponibles:
-
Mini absorción gas líquido.
-
Piloto de absorción con regeneración controlado y supervisado.
-
Columna a pared mojada (absorción).
Ingeniería Química - Adsorción
Adsorción desorción sólido-líquido
Objetivos pedagógicos:
Estudio del ciclo adsorción/desorción líquido ‐ sólido
Estudio de la asociación de dos columnas : en serie o en paralelo
-
Estudio del proceso de adsorción sobre carbono activo
Influencia de los parámetros temperatura y concentración de la fase líquida
Influencia de los caudales líquidos y gaseosos
Influencia de la cantidad de absorbente
Balance de materia y cálculo del índice de adsorción
Demostración de la saturación de carbón : curva del orifico de la columna
Trazado de curvas de adsorción isotérmica
-
Estudio del proceso de desorción
Comparación de la desorción en fase liquide et en fase gaseosa
Balance de materia ciclo desorción
-
Explotación del sistema bi‐columnas : funcionamiento en serie o paralelo
Adsorción sólido líquido
Objetivos pedagógicos
Adsorción de un líquido por un sólido en una sola columna.
-
Estudio del proceso de adsorción sobre carbón activo.
Influencia de los parámetros : caudal y concentración.
de la fase líquida.
Balance de materia y cálculo del índice de adsorción.
Demostración de la saturación de carbón : curvas de
penetración de la columna.
Estudio de la influencia de la temperatura sobre el proceso
de adsorción.
-
Si opción : grupo termoregulador.
Estudio de la influencia de la temperatura en el proceso de desorción.
Balance de materia ciclo desorción.
Ingeniería Química - Destilación
Destilación continua controlada
Objetivos pedagógicos:
-
Manipulación de una destilación controlada
Hervidor termosifón
Caldera al vapor
-
Estudio hidrodinámico de la columna
Determinación de condiciones de inundación
Determinación del factor de relleno
-
Influencia de parametros operatorios
Caudal de alimentación, temperatura de precalentamiento,
tasa de reflujo, presión diferencial de la colonne
-
Manipulación de un proceso continuo
Balance de materia
Balance térmico
Rendimiento, nociones de productividad
Destilación continua y discontinua controlada
Objetivos pedagógicos:
Estudio de la destilación continua.
Estudio de la destilación discontinua.
-
Caracterización de la eficacidad de la destilación.
Determinar el numero de platos teóricos.
-
Estudio de la influencia parámetros.
Potencia de calentamiento.
Flujo de alimentación.
Composición de la mezcla a separar.
Nivel de alimentación.
Relación de reflujo.
Otros productos disponibles: Destilación discontinua de productos petroleros, Destilación discontinua, Destilación continua regulada, Destilación continua para zona de riesgos, Destilación multifunción, Mini destilación continua, Destilación controlada y supervisada.
Ingeniería Química - Ebullometría

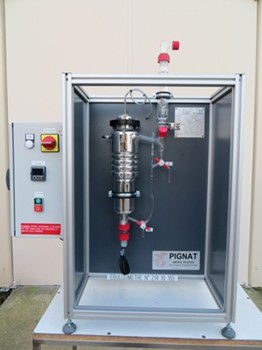

Ebullómetro atmosférico
Objetivos pedagógicos:
Estudio de los equilibrios líquido-vapor a presión atmosférica.
-
Estudio teórico de mezclas binarias.
Mezclas ideales : ley de Dalton y ley de Raoult.
Mezclas no ideales.
Desviación, volatilidad.
Azeotrópicos.
Mezclas parciales y no mezclables.
-
Estudio experimental de las mezclas binarias.
Diagrama líquido-vapor.
Diagramas isobáricos de ebullición y de rocío.
Aplicación a la operación de rectificación.
cálculo del número de platos teóricos.
Ebullómetro a vacío
Objetivos pedagógicos:
Estudio teórico y experimental de mezclas binarias
Funcionamiento a presión atmosférica o reducida
-
Estudio teórico de mezclas binarias
Mezclas miscibles ideales : ley de Dalton y ley de Raoult
Mezclas miscibles no ideales (desviación, volatilidad, azéotropos)
Mezclas parcialmente y non miscibles
-
Estudio experimental de mezclas binarias
Diagrama líquido ‐vapor
Diagramas isobáricos de ebullición y de rocío
Aplicación a la operación de rectificación : cálculo del número de platos
Ingeniería Química - Extracción
Extracción líquido-líquido
Objetivos pedagógicos:
Estudio de la extracción Líquido ‐ Líquido en una columna rellena.
-
Estudio de un proceso continuo de extracción líquido ‐líquido.
Identificación de los parámetros de operación.
Determinación del nivel de la interface.
-
Explotación del diagrama triangular.
Balance másico.
Determinación de la eficacidad de la columna HUT/NUT.
Extracción sólido líquido en continuo
Objetivos pedagógicos:
Extracción sólido líquido en continuo de los extractos vegetales por el agua
-
Estudio del procedimiento de extracción sólido-líquido en continuo :
Tres etapas de extracción en serie funcionando a contra corriente
Noción del tiempo de permanencia dentro de cada una de las
etapas de extracción
Balance materia sobre la solución
-
Definición de los parámetros operatorios :
Concentración inicial en solución del solvente y del sólido inerte
Temperatura (50 °C max)
Caudal de circulación del sólido y del solvente
-
Definición del rendimiento del procedimiento continuo :
Rendimiento global, rendimiento de cada etapa
Puesta en evidencia de las etapas de transferencia
Otros productos disponibles: extracción sólido-líquido, Mini extracción líquido-líquido, extracción líqiudo líquido agitada, Extracción líquido líquido y regeneración, Separador tifásico, Mezcladores decantadores.
Ingeniería Química - Evaporación
Mini evaporador simple efecto
Objetivos pedagógicos:
-
Concentración continua por evaporación a presión reducida.
-
Influencia de las condiciones de operación.
-Presión de trabajo.
-Concentración inicial de la solución.
-Flujo de alimentación.
-
Seguimiento del proceso.
-Balances de térmico y de materia.
Otros productos disponibles: Evaporador doble efecto, Evaporador flash regulado, Evaporador simple efecto.
Ingeniería Química - Filtración
Filtro prensa
Objetivos pedagógicos:
Estudio de la filtración sobre soporte a presión y flujo constantes.
Estudio de montaje y desmontaje de las placas y las telas.
-
Experiencia del proceso de filtración.
-Presión de filtración.
-Superficie de filtración.
-Flujo de filtración.
-
Caracterización de la filtración sobre soporte.
-Resistencia del soporte y de la torta.
-Determinación de la sequedad de la torta de filtración obtenida.
Filtración secado colecta pesado
_JPG.jpg)
Objetivos pedagógicos:
-
Producción de un sólido seco.
A partir de una pasta proveniente de una cristalización por ejemplo.
-
Manipulación de una cadena de operaciones industriales.
-Carga.
-Filtración.
-Secado.
-Transferencia.
-Colecta.
-Pesada.
-
Practicar las operaciones de manipulación y de limpieza de tipo
industrial.
Otros productos disponibles: Filtro Büchner.
Ingeniería Química - Fluidización

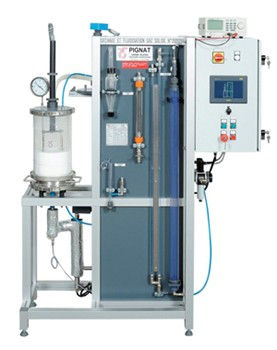

Fluidización gas-sólido y secado
Objetivos pedagógicos:
-
Estudio de la fluidización de partículas solidas por el aire.
-Caracterización de sólido a fluidizar.
-Determinación de la velocidad mínima de fluidización.
-
Estudio de secado de partículas solidas en una corriente de aire caliente.
-Explotación de diagrama del aire húmedo.
-Determinación de curvas cinéticas de secado en fase lineal y fase difusión.
-
Estudio del coeficiente de convección térmico (opción).
-Comparación del coeficiente de convección térmica por diferentes
configuraciones del medio: en el aire, en el lecho de partículas fijas y en un lecho de
partículas fluidizadas.
Fluidización sólido-líquido
Objetivos pedagógicos:
-
Estudio de la fluidización.
-Determinación experimental de la velocidad mínima de fluidización.
-Estudio de la expansión del lecho.
-Análisis de pérdidas de carga en función del flujo de agua.
-
Estudio de la influencia de parámetros en la fluidización.
-Diámetro de la columna.
-Diámetro y densidad de esferas.
Otros productos disponibles: Fuidización mixta sólido-líquido gas-sólido, Fluidización gas-sólido.
Ingeniería Química - Reacción
Reactor calorimétrico
Objetivos pedagógicos:
-
Determinación del calor másico y de la entalpia de reacción.
-Disolución de la soda en pastillas en el agua.
-Reacción del agua sobre el anhídrido acético en medio ácido.
-
Explotación de resultados en programa de calorimetría.
-
Calibración de un calorímetro con solventes de reacción.
-
Influencia de parámetros de operación.
Otros productos disponibles: Reactores continuos, Reactor químico 1 litro, Tratamiento de desechos químicos, Reactor polivalente 10L manual/ calentamiento vapor, Reactor polivalente inox para zona a riesgos, Unidad polivalente de síntesis 5L, Estudio de móviles de agitación, Reactor de síntesis 3L con filtro Büchner, Reactor anticorrosión, Síntesis de esterificación de biodiesel, entre otros.
Ingeniería Química - Tratamiento de residuos
Tratamiento de desechos químicos
Objetivos pedagógicos:
Tratamiento de desechos químicos líquidos minerales.
-
Aplicación de diferentes tratamientos.
-Decromatación.
-Neutralización.
-Hidrolisis.
-Precipitación.
-
Estudio de un proceso discontinuo.
-Condiciones de operación : pH, potencial RedOx.
-Polivalencia del proceso.
-Volumen reacciónale de 1 ‐ 10 L.
Unidad móvil de tratamiento de residuos
Objetivos pedagógicos:
-
Caracterización del tipo de contaminación e identificación del tratamiento
a realizar.
-Determinación del pH de soluciones acidas o básicas.
-Neutralización por adición de reactivos adaptados.
-Asociación de técnicas de neutralización de un ion metálico conocido (opción).
-
Unidad a utilizar en un programa H.C.A. en los establecimientos.
-Neutralización de desechos químicos generados durante los T.P.
-Unidad movible que permite el desplazamiento de un aparato al sitio.
